INIM FA100 aspirációs füstérzékelő – címezhető és hagyományos illeszthetőségű, két csatornára bővíthető füstérzékelő rendszer ingyenes magyar nyelvű oktató videó támogatással
TERMÉKISMERTETŐHÖZ KATTINTSON IDE!

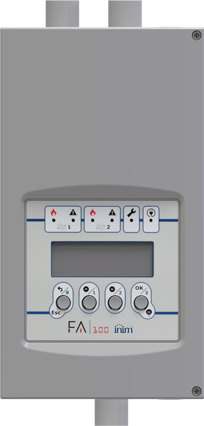

Az INIM FA100 egy korszerű aspirációs füstérzékelő rendszer, amely egyaránt alkalmas Previdia címezhető és más hagyományos tűzjelző rendszerekkel való integrációra.

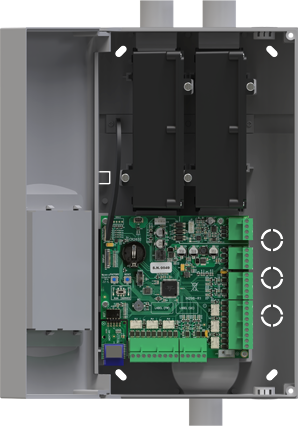

Alapkiépítésben egy, bővített verzióban pedig két, egymástól függetlenül működő, eltávolítható mintavételi kamrával (FAD100 érzékelőmodullal) szerelhető fel. A két modul egy közös szívóventilátort használ, míg a hozzájuk tartozó mintavevő csövek teljesen függetlenül konfigurálhatók. Mindkét csatorna külön-külön állítható A, B vagy C érzékelési osztály szerint, ahol a legtávolabbi mintavételi pont legfeljebb 100 méter távolságra lehet az érzékelőtől és a csőhálózat összesített hossza akár a 160 métert is elérheti. Az osztálybesorolástól függően a rendszer A-osztályban legfeljebb 8, B-osztályban legfeljebb 16 és C-osztályban legfeljebb 51 mintavételi nyílást támogat.
A rendszer legnagyobb előnye az innovatív dupla optikai technológia alkalmazása. Infravörös és kék fényforrás kombinációjával lehetővé teszi az észlelt részecskék méretének elemzését, ezáltal gyors és pontos reagálást biztosít a tűz korai stádiumában. A technológia jelentős mértékben képes kiszűrni a por vagy pára által okozott téves riasztásokat is. Mindkét érzékelőmodul képes a beszívott levegő áramlási sebességének mérésére, és hibajelzést generál, ha az érték eltér a rendszer aktiválásakor rögzített referenciaértéktől.
MAGYAR NYELVŰ KÉZIKÖNYVEK, SZOFTVER ÉS OKTATÓ VIDEÓK
Az FA100 teljes körű magyar nyelvű dokumentációval rendelkezik, és ingyenes magyar nyelvű oktatóvideókkal támogatjuk a rendszer FA-STUDIO szoftveres tervezését, kalibrálását, programozását és diagnosztikai műveleteit, ezzel is segítve a tervezők, kivitelezők és karbantartók munkáját. Ezeket az állományokat a CSATOLMÁNYOK fülön találja előzetes regisztráció és bejelentkezés után.
AZ FA100 KÉSZÜLÉK FŐBB JELLEMZŐI
- Címezhető illesztés Inim Previdia intelligens központokkal és hagyományos illesztés programozható relékimenetek és I/O terminálok használatával
- Alapfelszereltségként 1 érzékelőcsatorna, opcionálisan bővíthető második csatornával
- Kettős fénytechnológián alapuló érzékelés infravörös és kék fény kombinációjával (részecskeméret elemzés)
- EN54-20 szabvány szerinti A, B és C osztályba sorolható egymástól független csatornák
- Összesen 160 méteres csőhálózat, ahol a legtávolabbi mintavételi nyílás 100 méterre lehet az érzékelőtől
- Csatornánként 1, 2, 4 leágazás alkalmazhatósága
- Grafikus LCD kijelző és fizikai nyomógombok
- Magyar nyelvű FA/STUDIO szoftveres és videó támogatás CAD tervezéshez, kalibrációhoz, programozáshoz és diagnosztikához
- Programozás kezelő felülleten, mini USB kábellel (tartozék) vagy opcionálisa Wi-Fi vagy Ethernet modulokon keresztül
- Előkalkulát telepítési táblázatok szoftver nélküli tervezéshez és üzembehelyezéshez
MŰSZAKI JELLEMZŐK |
ÉRTÉKEK |
Kompatibilis Inim címezhető tűzjelző központ szériák |
Previdia Max széria (FPMCPU: 1.00 BUILD 2.0 vagy magasabb, illetve IFM2L: 1.0.12 vagy magasabb) Previdia Compact széria (UI 1.00 BUILD 4.00 vagy magasabb) |
Kompatibilis hagyományos rendszerek |
Bármilyen |
Tervezés |
FA-Studio szotverrel |
Mintavételi csatornák |
Alapfelszereltségként 1 érzékelőcsatorna, opcionálisan bővíthető második csatornával. |
Csőcsatlakozók száma |
2 szívócső (1 zárókupak) |
Mintavételi csőátmérő |
Belső: 21mm |
Érzékenységi osztályok (füstérzékelés) |
A osztály: Maximum: 235 - 2500 x 10^(-5) dB/m |
Mintavételi nyílások maximális száma áganként |
A osztály: 8 nyílás |
Csövek maximális teljes hossza |
160m |
Mintavételi nyílás maximális távolsága az érzékelőtől |
100m |
Kifúvócső hossza |
Ajánlott: 0,5m |
Primer / segédtápellátás külső tápegységről |
Névleges: 24Vdc |
Maximális áramfelvétel |
400mA @ 24V |
Szívóventillátor (aspirátor) fordulatszám |
1500 - 4750 RPM |
Programozható NO/NC relék (6 darab) |
2A @ 30Vdc és 30Vac |
Programozható I/O terminálok (4 darab) |
150mA @ 30Vdc |
Elem a dátum és idő megtartáshoz |
CR2032 |
Kijelző |
Grafikus LCD 192x64 pixel, háttérvilágítással |
Izolátor: Vin (loop) |
Névleges: 24Vdc |
Izolátor: Vso |
Minimum: 9.5Vdc |
Izolátor: Vsc |
Minimum: 3Vdc |
Izolátor: Ic |
Maximum: 600mA |
Izolátor: Il |
Maximum: 15mA |
Izolátor: Is |
Maximum: 600mA |
Izolátor: Zc |
Maximum: 0,5Ohm |
Burkolat anyaga |
ABS |
Védettségi szint |
IP30 |
Méretek (Sz x Ma x Mé) |
190 x 395 x 117mm |
Tömeg |
1,95Kg |
Környezeti működési feltételek |
Hőmérséklet: -10°C-tól +55°C-ig |
Szabvány megfelelések |
EN 54-20 |
CPR |
2831-CPR-F4883 |
