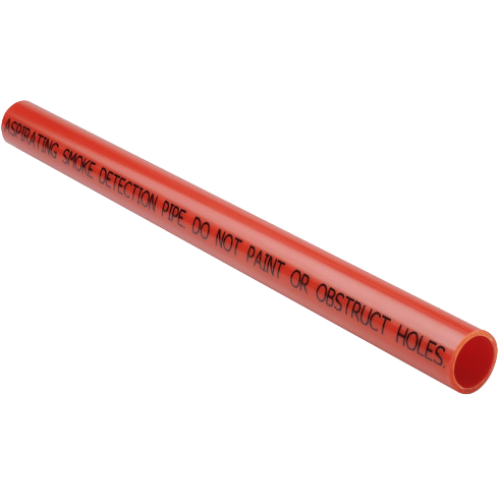

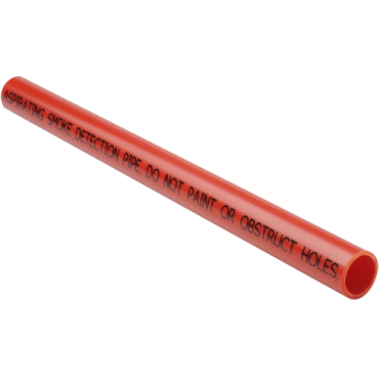

3 méter hosszú, 25mm külső átmérőjű mintavevő cső, piros ABS kivitelben EN 61386-1 jóváhagyással
TELEPÍTÉS: Az aspirációs csöveket biztonságosan rögzíteni kell a falra a megfelelő rögzítőbilincsek (STS25REDK) segítségével. A rögzítésnek szilárdnak kell lennie, és javasolt 1,5 méterenként elhelyezni egy bilincset. Az ABS csöveket a hossztengelyre merőlegesen kell levágni. Továbbá ajánlott a cső végén peremet kialakítani, amely lehetővé teszi az optimális illesztést az idomokhoz (csatlakozóhüvelyekhez, könyökökhöz, T-idomokhoz stb.). A pontos vágás és a csorbulások elkerülése érdekében csővágó használata ajánlott. Ez az eszköz a peremkialakítást is elősegíti, amely hasznos az illesztés során.
A csövek illesztését alaposan és teljes mélységig kell elvégezni, biztosítva, hogy a cső a lehető legmélyebbre kerüljön a csatlakozóba.
Megjegyzés: Az aspirációs csőrendszerhez használt csöveknek és idomoknak meg kell felelniük az EN 61386-1 szabvány 1131 osztály szerinti követelményeinek.
Az aspirációs csőhálózati rendszer tökéletes tömítettségének biztosítása érdekében a csövek és az idomok közötti illesztéseket speciális tömítőragasztóval kell ellátni, amely 250ml-es (SGLUEN0250) kiszerelésben érhető el. A karbantartás és az esetleges csere megkönnyítése érdekében az FA100 készülék 1-es és 2-es beszívócsővéhez, valamint a kifúvócső utolsó szakaszához csatlakozó csöveket nem szabad beragasztani.

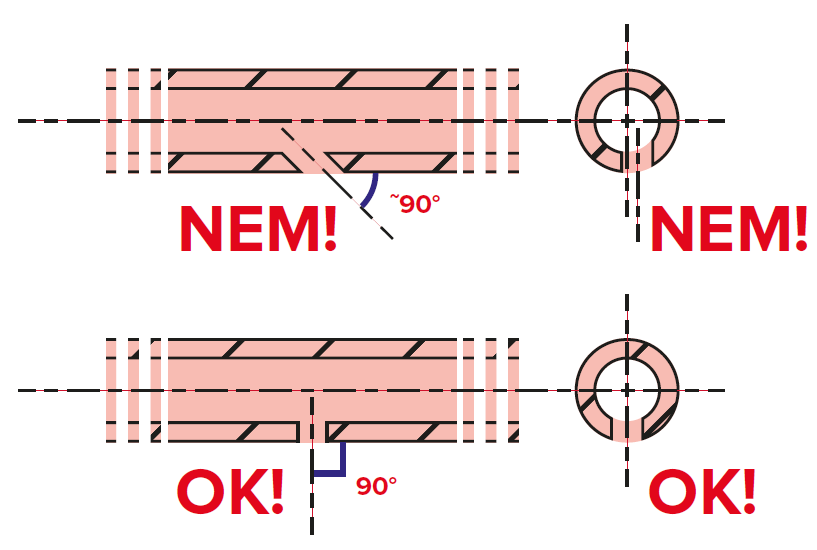

MINTAVÉTELI NYÍLÁSOK: A mintavételi nyílások közvetlenül a csővezetéken fúrhatók. A nyílásokat a cső szakaszának tengelyére merőlegesen és sugárirányban kell kialakítani. A fúrás során keletkezett forgácsokat és egyéb maradványokat gondosan el kell távolítani.
A nyílások átmérője és elhelyezkedése meghatározható az FA/STUDIO szoftver segítségével, vagy az "Előkalkulált telepítések táblázata (PDF)" alapján.
A mintavételi nyílásokat távol kell elhelyezni az erős légáramlatoktól, például légbefúvók közeléből.
A nyílások azonosítását megkönnyíti a LABEL23X10 típusú „Aspirating point” címkék használata.
TESZTELŐ PONT: A „Tesztelő pont” egy olyan furat, amely a rendszer normál működése során zárva marad, és csak a tesztelés során nyitják ki. Ennek a furatnak a használatát akkor kell megtervezni, amikor a mintavételi furatok nem hozzáférhetők a vizsgálathoz. Az ilyen lyukat a tervezési fázisban kell átállítani (kizárólag az FA-STUDIO szoftveren keresztül). Ezt nem vesszük figyelembe sem az áramlási sebességek kiszámításánál, sem az optimalizálási algoritmusoknál. A számítás során azonban frissül a szállítási ideje. A tesztelési fázisban ezt az időt össze kell hasonlítani a mért idővel. Csővég esetén a „Tesztelési pont” furat felszerelhető a tartozék kupakkal (TP025C).
KANYAROK KÖTÉSEK ÉS SZERELVÉNYEK: Minden kanyar vagy T-idom megváltoztatja a beszívott levegő áramlási irányát, ezért ezek számát a lehető legnagyobb mértékben korlátozni kell.
KARBANTARTÁS ÉS TISZTÍTÁS: A tervezési fázisban a csövek megfelelő karbantartásának és tisztításának egyszerűsítése érdekében a rendszernek tartalmaznia kell a csövek egy részének ideiglenes eltávolításához szükséges megfelelő tartozékokat, mint például csőellenőrző szerelvényeket (SAUN800250RS) és háromutas szelepeket (2510025).
Az alábbiakban néhány példa látható a háromutas szelep (2510025) alkalmazására:

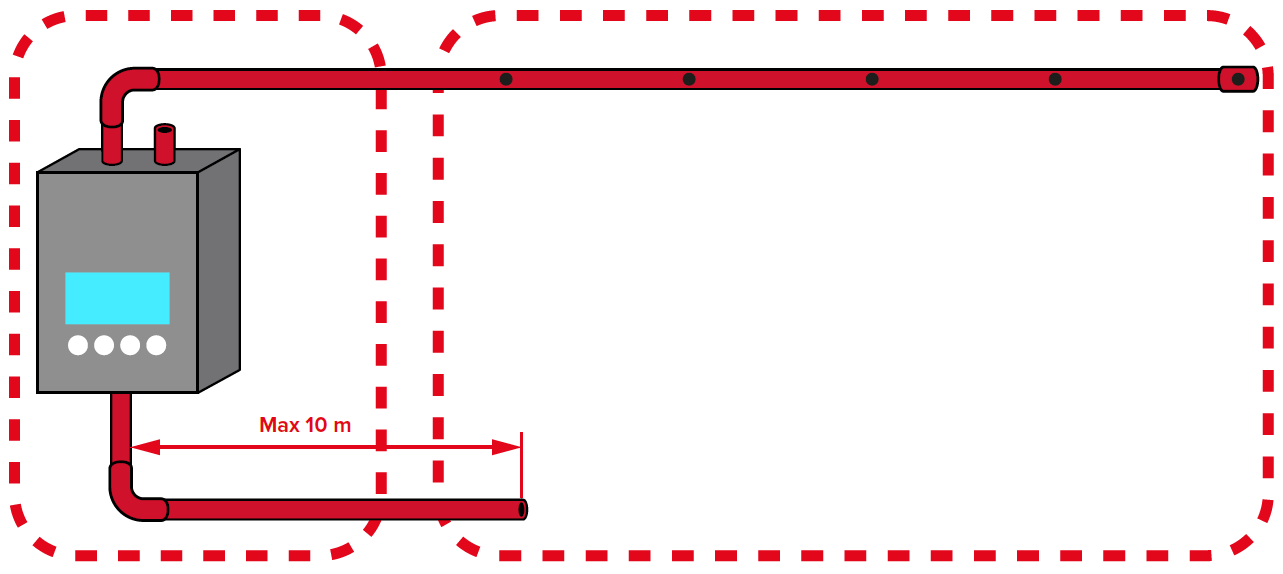

KÜLÖNÁLLÓ KÖRNYEZETEK: Különös figyelmet kell fordítani arra az esetre, amikor az FA100 készüléket a védett területtől elkülönített helyiségben telepítik (abban a környezetben, ahol a
mintavételi nyílások találhatók). Amennyiben fennáll a nyomáskülönbség lehetősége a két környezet között, biztosítani kell, hogy a kifúvócsövön keresztül távozó levegő visszakerüljön a
védett térbe.
HŐCSERÉLŐ: Erős hőingadozással járó különálló környezetek esetén a tervezőnek gondoskodnia kell arról, hogy a beszívott levegő hőmérséklete az elemzés előtt visszatérjen egy előre meghatározott tartományba, így biztosítva a mérés optimális feltételeit. Az FA100 esetében -10°C-nál alacsonyabb vagy 50°C-nál magasabb hőmérséklet nem elfogadható.
KONDENZÁTUMCSAPDA: Olyan környezetekben, ahol magas páratartalom vagy jelentős hőmérséklet-különbségek miatt kondenzvíz képződésére lehet számítani a csövekben, kondenzvízcsapdát (WT025) kell telepíteni közvetlenül az FA100 készülék közelében. Annak érdekében, hogy a kondenzvíz ne juthasson el az érzékelőmodulokhoz, a kondenzvízcsapdát az FA100 készülékhez csatlakozó cső utolsó szakaszánál alacsonyabb magasságban kell elhelyezni.
PORVÉDŐ SZŰRŐ: Amennyiben a környezetben jelentős mennyiségű por van jelen, javasolt megfontolni a porvédő szűrő (504F075ABS) használatát. A szűrő telepítését a beszívott levegő FA100 készülékbe jutása előtt kell megtervezni.
A 504F075ABS szűrőt az aspirációs füstérzékelő rendszerek mintavevő csövére kell felszerelni, az érzékelő bemenetének közelében.
A szűrőn található nyilak mutatják a légáramlás irányát. Az „IN” jelölés az aspirációs rendszer felőli bemenetre utal, az „OUT” pedig a füstérzékelő irányába történő kiáramlást jelöli. A menetes oldalon PTFE (Teflon) szalagot, a csőoldalon SGLUEN0250 ragasztót kell használni a csatlakozások tömítéséhez. Ellenőrizze, hogy a nyomásmérő sapkája megfelelően meg van húzva (teljesen az óramutató járásával megegyező irányban). További részletekért kérjük, olvassa el a 504F075ABS szűrő csomagolásában található telepítési útmutatót.
Megjegyzés: Védje a szűrőt a közvetlen napsütéstől.
TÁGULÁSI HÉZAGOK: Olyan rendszerek esetén, amelyek hosszú, egyenes csőszakaszokból állnak, és jelentős hőmérséklet-ingadozásnak kitett környezetben vannak telepítve, figyelembe kell venni a csövek hőtágulásának hatásait. Ezen hosszváltozások kiegyenlítésére célszerű tágulási kötésekkel számolni, azaz a szabványos csővel vagy rugalmas (17250019050) csőszakaszokkal és állítható teleszkópos (GC025) vagy rugalmas (MS025) kötésekkel készült hosszabbításokkal. A tágulási hézagok közötti távolság meghatározásához figyelembe kell venni, hogy az ABS TUBOABS0250M típusú cső hőtágulási együtthatója körülbelül 0,1 mm / °C / méter.
RENDSZERKIALAKÍTÁSI KORLÁTOZÁSOK:
- Az aspirációs csőhálózat teljes hossza legfeljebb 160 méter lehet. Ha az FA100 készülékhez két érzékelőmodul van csatlakoztatva, akkor a teljes hossz a két modulhoz tartozó csőszakaszok hosszának összege.
- Egy mintavételi nyílás legfeljebb 100 méteres távolságban lehet az FA100 készüléktől.
- Egy érzékelőmodulhoz tartozó csőrendszer legfeljebb 4 elágazást tartalmazhat.
- A kifúvócső maximális hossza 10méter. A kifúvócső zajszintjének csökkentése érdekében javasolt legalább 50cm hosszú cső csatlakoztatása.
- A mintavételi nyílásokat legalább 25cm távolságra kell elhelyezni az alábbi rendszerkomponensektől:
-- kanyar és könyökidomok (SABE300250RS)
-- toldóidomok (SASO100250RS)
-- T-idomok (SATE400250RS)
-- kapilláris készlet (CAPKIT2510SR)
-- porvédő szűrő (504F075ABS)
-- kondenzvízcsapda (WT025)
-- stb.
- A mintavételi nyílások között legalább 10cm távolságot kell hagyni.
- A kapilláris mintavételi készleteket (CAPKIT2510SR) egymástól és a rendszer más elemeitől legalább 25cm-re kell elhelyezni. A kapilláris cső maximális hossza 2m lehet.
- A T-idomokat (SATE400250RS) egymástól és a rendszer többi elemétől legalább 25cm- re kell elhelyezni.
- Minden érzékelőmodulhoz legfeljebb egy porvédő szűrő (504F075ABS) és egy kondenzvízcsapda (WT025) csatlakoztatható. A porvédő szűrő és a kondenzvízcsapda maximális távolsága az FA100 készüléktől 2m lehet. Mintavételi nyílásokat nem szabad elhelyezni a cső azon szakaszán, amely az FA100 készülék és a porvédő szűrő vagy a kondenzvízcsapda között helyezkedik el.
- A csövekbe fúrható mintavételi nyílások maximális száma "A" érzékenységi osztály esetén 8db, "B" érzékenységi osztály esetén 18db, "C" érzékenységi osztály esetén 51db.
