Cikkszám: IMT-PRA-IFMEXT

Egy csatornás oltásvezérlő belső modul Previdia Max szériás központokhoz. EN 12094-1 szabványra vonatkozó engedéllyel rendelkezik. Alkalmazásához FPMEXT oltásjelző modul illesztése is szükséges.

Raktárkészlet
Bp: 3
Écs: 0
Kü: 0

TÁJÉKOZTATÁS: 2023 január 1-től értékesítésre kerülő Previdia szériás panelek és azok központra illeszhető moduljai és másodkezelői már más firmware struktúrával rendelkeznek, mint a korábbi példányok, így azok visszafele NEM kompatibilisek de firmware verziójuk módosítható a korábbi szintre is. Szükség esetén kérjük érdeklődjön a termékfelelősnél vagy az info@riarex.hu email címen.

IFMEXT firmware verziószámok 2023. január 1-től érvényben: 1.0.4

Tallér érték: 0

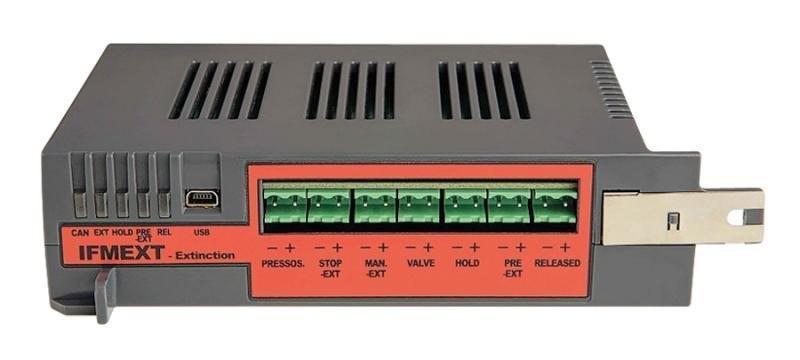

Egy csatornás oltásvezérlő belső modul Previdia Max szériás központokhoz. EN 12094-1 szabványra vonatkozó engedéllyel rendelkezik. Alkalmazásához FPMEXT oltásjelző modul illesztése is szükséges.

Terminálokat biztosít az ilyen típusú telepítésekben általánosan igényelt eszközök kezeléséhez, a megfelelő aktiválási logikával együtt. A modul különböző termináljain elérhető bemeneti és kimeneti oltásvezérlési funkciók megismételhetők a hurokhoz csatlakoztatott eszközök be és kimenetein is az elektromágneses szelep (VALVE) kimenet vezérlése kivételével. Minden vezérlőpanel legfeljebb 24 IFMEXT modult kezel, melyeket FPMEXT oltás állapotjelző modullal kell összekapcsolni. Minden FPMEXT modul legfeljebb 5 IFMEXT modul vizuális jelzéseit képes megjeleníteni.

MŰSZAKI ADATOK

ÉRTÉKEK

Tápfeszültség

19 / 30V
IFM24160 modulon keresztül

Áramfogyasztás @ 27,6 V

30mA

Maximális RS485 áramfogyasztás

80mA

Maximális áramfogyasztás a VALVE (szerlep) kimeneten

2A @ 27,6V

Maximális áramfogyasztás más kimeneten

1A @ 27,6V

Üzemi hőmérséklet

-5 °C-tól 40°C-ig



BEMENETI TERMINÁLOK

LEÍRÁS

PRESSOS.
(nyomáskapcsoló)

A nyomáskapcsoló-bemenet a nyomáskapcsoló csatlakoztatására szolgál, mely a tartályokban észlelt alacsony nyomás esetén zárja a kontaktust.
Ha az elektromos szelep kinyílik, mialatt a "megerősítési" eljárás engedélyezve van, akkor aktiválása megerősíti az oltógáz kibocsátását.
Készenléti állapot alatti aktiválása hibajelzést generál.

STOP-EXT
(oltás leállítás)

[Megállítás] bemeneti jel oltást leállító kézi jelzésadóhoz:

Ez a bemenet az oltás előkészítési fázisban aktiválható. Alkalmazásával az oltási folyamat megszakad még akkor is, ha a bemenet visszaáll. A folyamat csak a központ újraindítását követően indítható újra. Készenléti állapot esetén aktiválása hibajelzést generál.

[Felfüggesztés/visszaállítás] bemeneti jel oltást leállító kézi jelzésadóhoz:

Ha ezt a bemenetet az oltás előkészítési fázis közben aktiválják, akkor az oltási folyamat felfüggesztésre kerül, amíg a bemenet vissza nem áll. A bemenet visszaállításakor az oltás előkészítési késleltetés újraindul. Készenléti állapot esetén aktiválása hibajelzést generál.

[Felfüggesztés] bemeneti jel oltást leállító kézi jelzésadóhoz:

Ha ezt a bemenetet az oltás előkészítési fázis közben aktiválják, akkor az oltási folyamat felfüggesztésre kerül, amíg a bemenet vissza nem áll. A bemenet visszaállításakor az oltás előkészítési késleltetés újraindul. Készenléti állapot esetén aktiválása hibajelzést generál.

[Felfüggesztés külső eszközzel] bemeneti jel a védett területetre nyíló oltást leállító ajtókhoz:

Ennek a funkciónak a működése megegyezik a "Felfüggesztés" funkcióval, de mechanikus, vagy elektromos beavatkozásra utal (pl. ajtó nyitásérzékelő, mely oltásfelfüggesztés funkciót lát el, stb.). Ennek működésbe lépését az oltásvezérlő központ külön jelzi. Készenléti állapot esetén nem generál hibajelzést.

Szabály: a [Megállítás], [Felfüggesztés/visszaállítás] és [Felfüggesztés] közül csak az egyik válaszható az oltás leállító kézi jelzésadók működtetéséhez. Ezt oltócsatornánként be kell állítani.

MAN.-EXT
(kézi oltás indítás)

Ez a bemenet egy vagy több kézi jelzésadó összekapcsolására szolgál az oltási folyamat aktiválásához.

KIMENETI TERMINÁLOK

LEÍRÁS

VALVE
(elektromos szelep)

Kimenet, mely egy mágnesszelep elektromágneséhez csatlakoztatható. Ennek aktiválása indítja az oltóanyag kiáramlását.

Csak az oltás előkészítés késleltetési idejének lejárta után aktiválódik (ha van).

Ez a kimenet nem helyettesíthető más eszköz kimenetével és egy oltószektor oltásindítását végezheti.

HOLD
(oltásleállítás aktív)

Kimenet az oltásleállítás jelzését megvalósító eszközök csatlakoztatásához.

Akkor aktiválódik, ha az oltócsatornát egy vagy több olyan bemenet állítja le, amely a "STOP-EXT" (Oltásleállítás) bemenethez kapcsolódik.

PRE-EXT
(oltás előkészítési késleltetés aktív)

Kimenet, mely a hamarosan bekövetkező oltóanyag kibocsátási folyamat jelzésére szolgál.

Az oltás előkészítési folyamat alatt aktiválódik, még az oltóanyag kibocsátása előtt.

RELEASED
(elárasztás aktív)

Kimenet, mely olyan jelzőberendezések csatlakoztatására szolgál, mely figyelmezteti az épületben tartózkodókat az oltóanyag kibocsátásáról.

Az oltópalackok mágnesszelepén elhelyezett elektromágnes működésbe lépésekor aktiválódik.

Termékadatok
Previdia kompatibilis
Previdia Max
