Amikor ezeket a feladatokat különálló eszközökkel végzik, a manuális lépések száma megnő, akárcsak a terv és a rendszerkonfiguráció közötti eltérések kockázata. Ennek a folyamatnak az egyszerűbbé és strukturáltabbá tétele érdekében hozták létre az InCadPRO-t – egy az Inim által kifejlesztett beépülő modult (plug-in), amely a TŰZJELZŐ-EVAC-BEHATOLÁSJELZŐ rendszerek tervezését támogatja közvetlenül a szakemberek által már használt CAD környezetben.

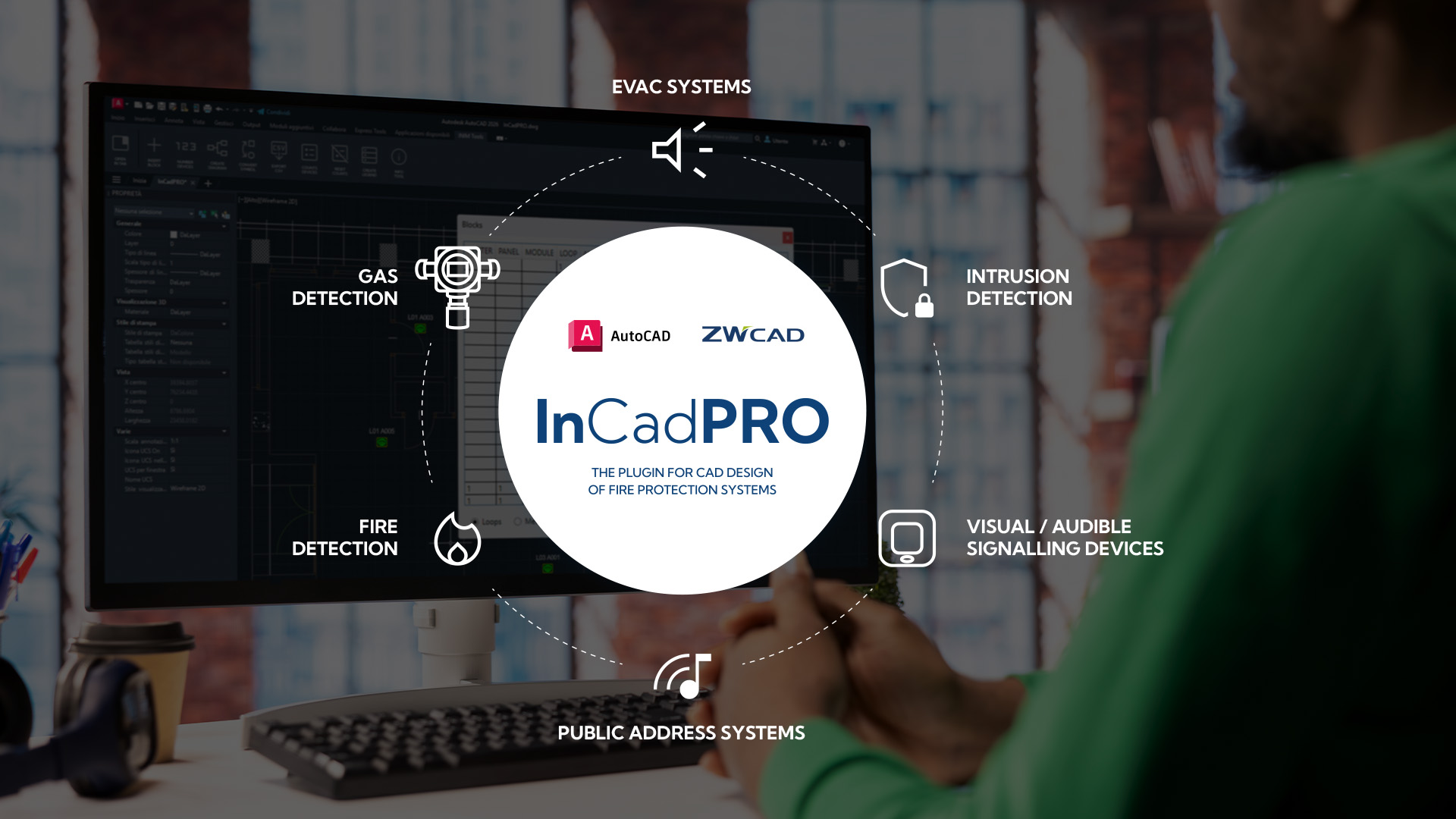

Az InCadPRO-t úgy fejlesztették ki, hogy integrálható legyen olyan CAD platformokkal, mint az AutoCAD és a ZWCAD. Támogatott verziók: Autodesk, AutoCAD Full, ZWCAD, ZWCAD Professional.
Célja nem az, hogy felváltsa a tervezők és telepítők által már használt eszközöket, hanem hogy kifejezetten az Inim rendszerek tervezésére kialakított funkciókkal bővítse azokat.
Egy dedikált eszköztár használatával a szakemberek eszközöket adhatnak hozzá, azonosíthatják azokat, diagramokat generálhatnak, mennyiségeket számolhatnak ki és adatokat exportálhatnak – mindezt úgy, hogy közben a megszokott munkafolyamatukban dolgoznak.
Ez csökkenti a különböző szoftverprogramok közötti folyamatos váltás szükségességét, és nagyobb összhangot biztosít a grafika, a dokumentáció és a rendszerkonfiguráció között.
A beépülő modul egy lineáris folyamatban működik: egy CAD rajzból indul ki, és egy strukturáltabb tervet eredményez, kiegészítve diagramokkal, mennyiségekkel és exportálható adatokkal.
A projekt az Inim jelmagyarázatain alapul
Az InCadPRO által biztosított első funkció egy egyedi jelmagyarázat, amely tartalmazza a rendszerekhez tartozó eszközöket:
Minden egyes elemből gyorsan elérhető a hozzá tartozó műszaki dokumentáció is, például a DWG rajzok, adatlapok és kézikönyvek. A tervezők így anélkül tekinthetik meg a szükséges információkat, hogy meg kellene szakítaniuk a munkájukat azért, hogy különböző forrásokban keressenek dokumentumokat.
A TŰZJELZŐ és EVAC rendszerek tervezésekor a „Blokkok beillesztése” parancs lehetővé teszi az eszközök és hangszórók közvetlen elhelyezését a rajzon belül. A szakember kiválasztja az elemet a jelmagyarázatból, és beilleszti a kívánt pozícióba, a kezdetektől fogva szervezett módon építve fel a rendszer diagramját. A Behatolásjelző rendszer esetében az intelligens beillesztés jelenleg nem ugyanígy működik. Az érzékelők és kontaktusok ugyanis több paraméter, konfiguráció és működési logika meghatározását igénylik. A beépülő modul azonban gyakorlati támogatást nyújt az eszközök címkézésén és a diagram ezt követő létrehozásán keresztül.
A rajzba történő beillesztés után az eszközök a Címke paranccsal azonosíthatók. Minden elemhez egyedi címet vagy azonosítót rendelnek. A címkézés egyértelmű kapcsolatot teremt a grafikai szimbólum és az eszköz műszaki információi között. Ez a lépés azért elengedhetetlen, mert lehetővé teszi az InCadPRO számára, hogy értelmezze a rajzon lévő elemeket, és ezek felhasználásával automatikusan generálja a rendszer diagramjait. A CAD rajz ezáltal már nem csupán szimbólumok gyűjteménye; a műszaki információk szervezett adatbázisává válik.
A "Diagram létrehozása" parancs használatával az InCadPRO automatikusan generál egy blokkvázlatot a felhasznált eszközökről. A rendelkezésre álló opciók a rendszer típusától függően változnak.
A Tűzjelző és vészvilágító rendszerek esetében háromféle ábrázolás érhető el:
Az EVAC rendszerekhez két megjelenítési mód érhető el:
A diagramok mutatják továbbá minden egyes erősítő áramfelvételét, "A" és "B" vonalra lebontva. Ez azonnal leolvasható információkat biztosít a tervező számára a rendszer elemzéséhez és dokumentálásához.
Az "Intrusione" részhez csak egy ábrázolás áll rendelkezésre
Ebben az esetben a címkék megfelelő alkalmazása biztosítja az Inim- Security & Comfort eszközök jól szervezett megjelenítését, és összhangban tartja a kapcsolási rajzot a műszaki dokumentációval.
Az InCadPRO egy sor olyan funkciót is tartalmaz, amelyek a létrehozást követő feladatok egyszerűsítésére lettek tervezve. A „Szimbólumok konvertálása” parancs lehetővé teszi a váltást az Inim saját grafikájáról a UNI grafikai szabványra. Az „Eszközmennyiségek számolása”, az „Eszközmennyiségek nullázása” és a „Kábelhossz számítása” parancsok pedig lehetővé teszik a rajzon lévő eszközök számának gyors kiszámítását, és szükség esetén a számlálás nullázását annak ismételt elvégzéséhez. Mindeközben a „Kábelhossz számítása” parancs automatikusan kiszámítja a szükséges kábelméterek számát, és véglegesíti a projektet. A „Jelmagyarázat létrehozása” paranccsal a beépülő modul egy olyan jelmagyarázatot generál, amely kizárólag a projektben ténylegesen felhasznált eszközökből áll. Ez lehetővé teszi, hogy a teljes jelmagyarázatot egy tömörebb és relevánsabb verzióra cserélje, javítva a végső dokumentum olvashatóságát.

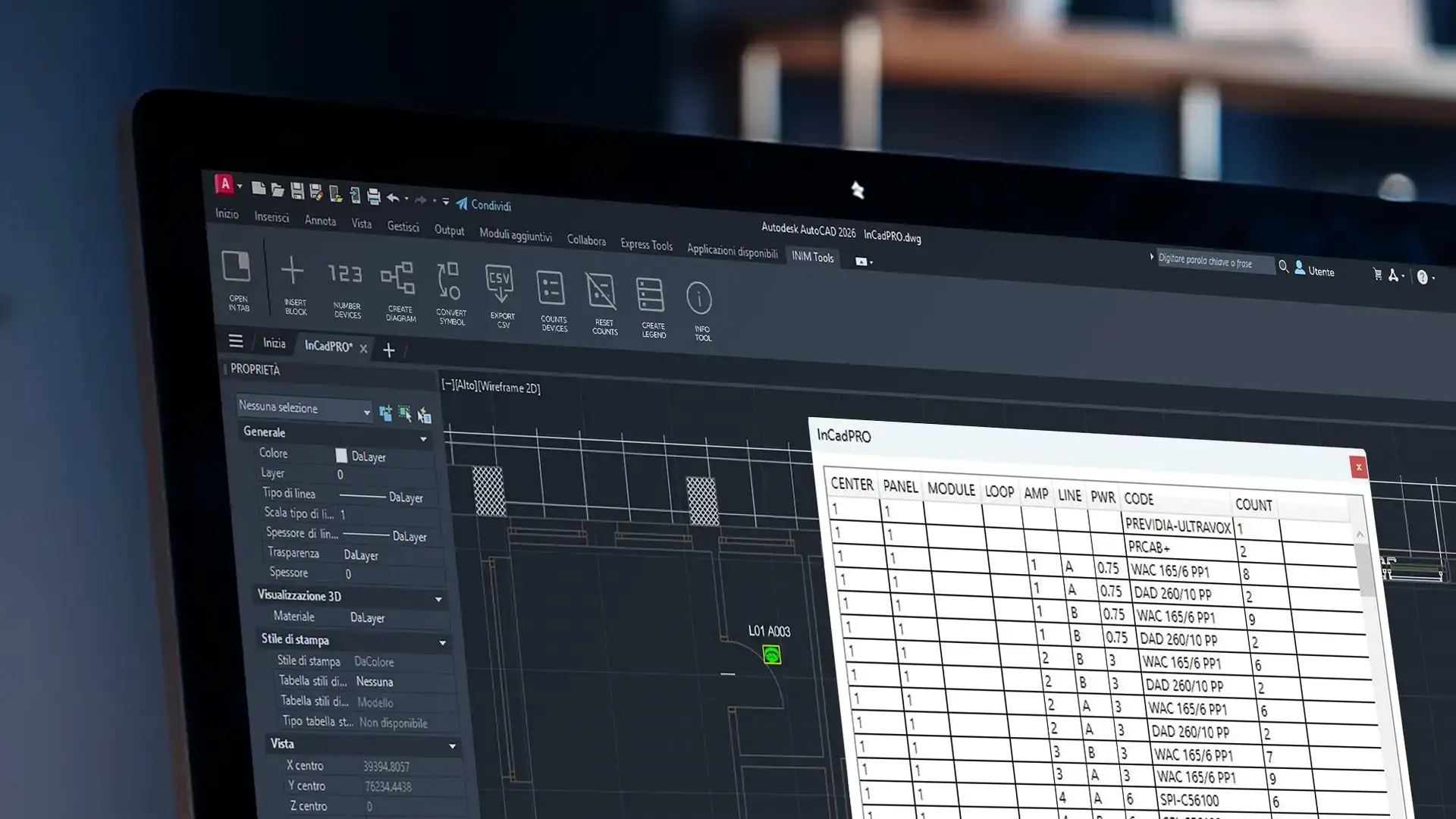

Az InCadPRO munkafolyamatának egyik legfontosabb lépése az adatok exportálása. A CSV Export parancs használatával a rajzon szereplő információk egy olyan univerzális formátumba konvertálódnak, amely használható Excellel, árajánlatkészítő szoftverekkel, vállalatirányítási rendszerekkel és anyagrendelésre tervezett eszközökkel. Ez azt jelenti, hogy a rajzba bevitt adatok a későbbi műszaki és kereskedelmi tevékenységek során is újra felhasználhatók, minimalizálva a kézi újraírás szükségességét. A rajz így az árajánlatokhoz, az anyagkezeléshez és a kivitelezési dokumentációhoz szükséges strukturált információk forrásává válik.
Az InCadPRO a CAD tervezésen túlmutatóvá teszi a projektet.
A dedikált exportálási funkció használatával, majd az adatok FireDesigner szoftverbe történő importálásával megtekintheti a bevitt eszközöket és azok mennyiségeit, ellenőrizheti a teljesítményfelvétel-számításokat, és kiszűrheti az esetleges hibákat vagy hiányosságokat.
A munkafolyamat néhány lépésben összefoglalható:

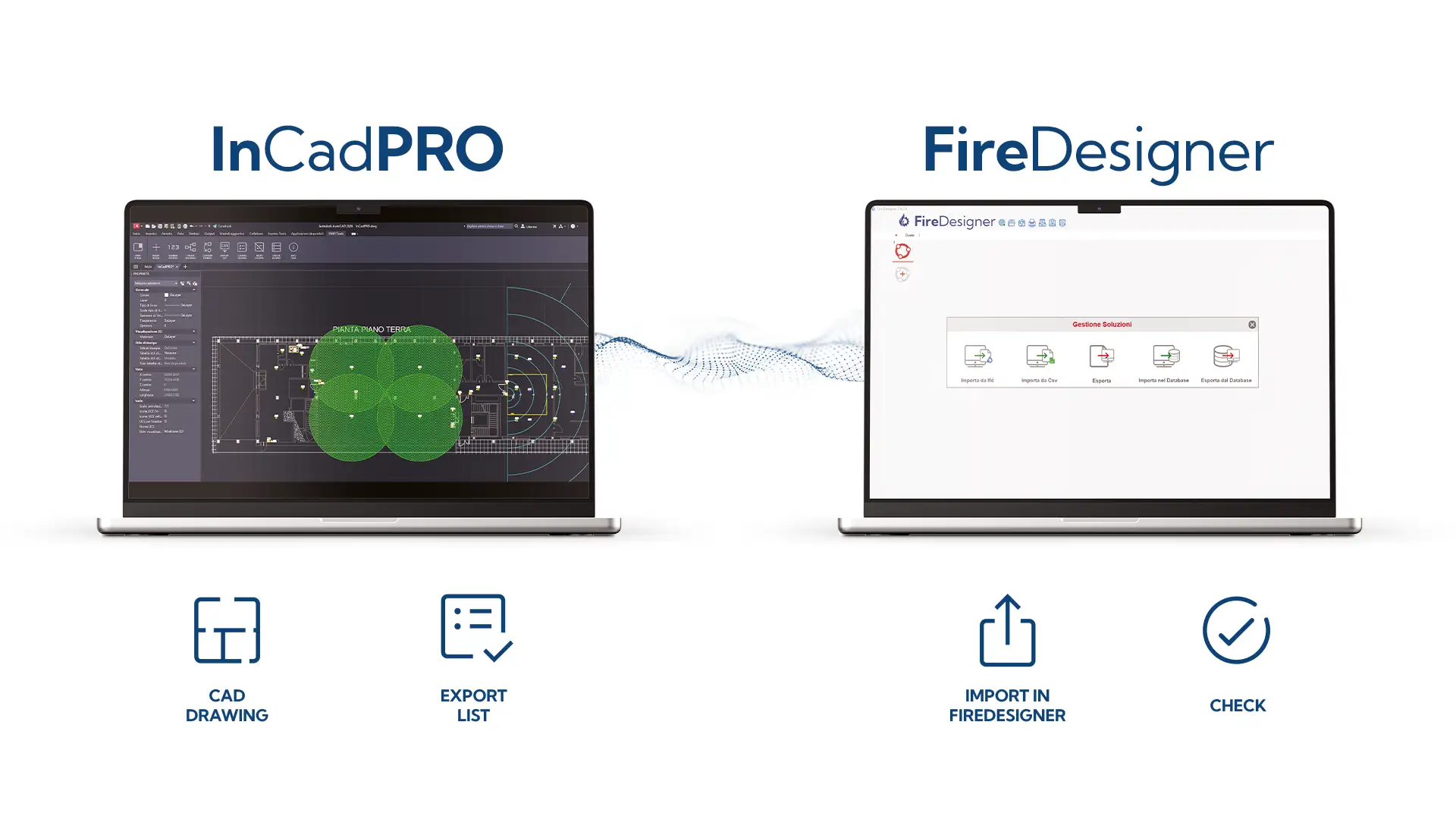

CAD rajz -> eszközök beillesztése -> címkék -> diagramok -> mennyiségek -> exportálás -> ellenőrzés a FireDesigner szoftverben.
Az InCadPRO tehát funkcionális kapcsolatot teremt a grafikus tervezés, a műszaki adatok és a rendszerellenőrzés között, felértékelve a teljes Inim ökoszisztémát.
Több információ az ingyenes FireDesigner szoftverről: LINK
A számítógépre történő telepítés után az InCadPRO 30 napig próbaverzióban futtatható és/vagy licenc kulccsal aktiválható. A szakembernek aktív MyInim fiókkal kell rendelkeznie az Inim weboldalán, és közvetlenül a beépülő modulból vagy az értékesítési képviselője által biztosított kulcs használatával kérheti az aktiválást.
A folyamat befejezése után az eszköz teljesen üzemkész lesz.
Az "Update" (Frissítés) parancs lehetővé teszi a szoftver-, adat- és tartalomfrissítések önálló letöltését, beleértve a fokozatosan bevezetésre kerülő új funkciókat is.
Az InCadPRO elsősorban olyan tervezőknek, mérnöki irodáknak és telepítőknek szól, akik Inim rendszerekkel dolgoznak, és rutinszerűen használnak CAD szoftvereket.
A beépülő modul konkrét igényekre ad választ:
Az InCadPRO közvetlenül a mindennap használt CAD-szoftverbe építi be az Inim rendszerek tervezőeszközeit.
A jelmagyarázatok, az eszközök, a címkék, a diagramok, a számlálások és az exportálások mind egyetlen folyamat részévé válnak. Ez a folyamat végigvezeti a szakembereket a legelső rajzi lépésektől egészen a végső műszaki ellenőrzésig.
Ez a megközelítés átláthatóbbá teszi a projektet, megkönnyíti az adatok újrafelhasználását, és az egész munka során biztosítja a következetességet.
